- PCB制造业应用概述
在 PCB 制造业中，无铅锡材并非直接参与 PCB 基板的 “线路蚀刻” 或 “层压” 核心工艺，具体包括 PCB 焊盘的无铅化处理、PCB 与元件的预连接、PCB 维修与测试辅助等环节，同时需满足 RoHS、IPC 等环保与行业标准。其功能与应用深度适配 PCB 的不同制造阶段（如基板后处理、模组预组装、质量检测），是 PCB 从 “裸板” 转化为 “功能性电路板” 的关键配套材料。
-
01
- 焊盘防护与导电增强功能：提升 PCB 焊盘的耐用性
防氧化腐蚀：锡层隔绝空气与铜焊盘接触，避免氧化层生成，确保后续 SMT 焊接时焊盘与锡膏的润湿性；
增强耐磨性：锡层硬度高于纯铜，可承受元件插拔时的机械摩擦，延长 PCB 使用寿命。
-
02

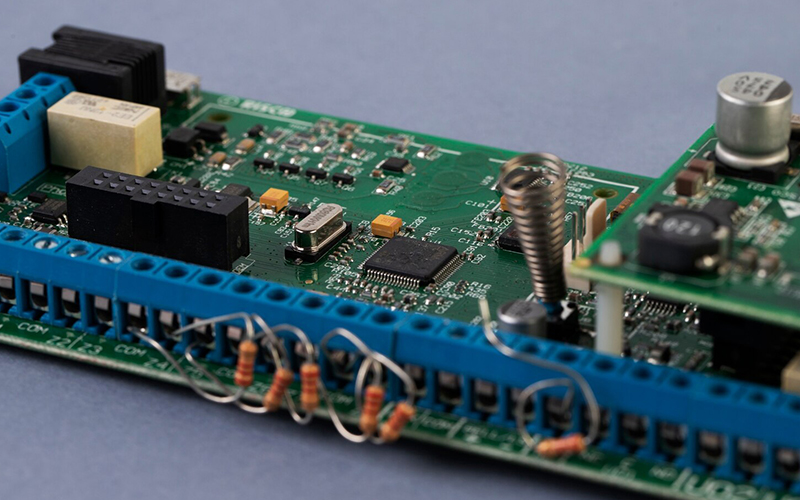

- PCB 与元件的预连接功能：实现 “PCB 模组化”
稳定导电连接：通过回流焊或浸焊，无铅锡材将元件电极与 PCB 焊盘焊接，形成低电阻通路，确保模组的电路功能；
结构固定：焊点的机械强度将元件固定在 PCB 上，避免运输过程中元件位移或脱落，降低下游客户的组装风险。
-
03
- PCB 维修与测试辅助功能：保障裸板质量
焊盘修复：对缺损的铜焊盘，用无铅焊锡丝手工补焊，形成锡质 “替代焊盘”，恢复焊盘的导电与焊接功能；
测试点导通：在 PCB 测试点涂覆少量无铅锡膏，增强测试探针与测试点的接触导电性，避免因测试点氧化导致 “误判”。
